使用 Prometheus-Operator 監控 Calico

原文鏈接:https://fuckcloudnative.io/posts/monitoring-calico-with-prometheus-operator/

Calico 中最核心的組件就是 Felix,它負責設置路由表和 ACL 規則等,以便為該主機上的 endpoints 資源正常運行提供所需的網絡連接。同時它還負責提供有關網絡健康狀況的數據(例如,報告配置其主機時發生的錯誤和問題),這些數據會被寫入 etcd,以使其對網絡中的其他組件和操作人員可見。

由此可見,對於我們的監控來說,監控 Calico 的核心便是監控 FelixFelix 就相當於 Calico 的大腦。本文將學習如何使用 Prometheus-Operator 來監控 Calico。

本文不會涉及到 CalicoPrometheus-Operator 的部署細節,如果不知道如何部署,請查閱官方文檔和相關博客。

1. 配置 Calico 以啟用指標

默認情況下 Felix 的指標是被禁用的,必須通過命令行管理工具 calicoctl 手動更改 Felix 配置才能開啟,需要提前配置好命令行管理工具。

本文使用的 Calico 版本是 v3.15.0,其他版本類似。先下載管理工具:

$ wget https://github.com/projectcalico/calicoctl/releases/download/v3.15.0/calicoctl -O /usr/local/bin/calicoctl
$ chmod +x /usr/local/bin/calicoctl

接下來需要設置 calicoctl 配置文件(默認是 /etc/calico/calicoctl.cfg)。如果你的 Calico 後端存儲使用的是 Kubernetes API,那麼配置文件內容如下:

apiVersion: projectcalico.org/v3
kind: CalicoAPIConfig
metadata:
spec:
  datastoreType: "kubernetes"
  kubeconfig: "/root/.kube/config"

如果 Calico 後端存儲使用的是 etcd,那麼配置文件內容如下:

apiVersion: projectcalico.org/v3
kind: CalicoAPIConfig
metadata:
spec:
  datastoreType: "etcdv3"
  etcdEndpoints: https://192.168.57.51:2379,https://192.168.57.52:2379,https://192.168.57.53:2379
  etcdKeyFile: /opt/kubernetes/ssl/server-key.pem
  etcdCertFile: /opt/kubernetes/ssl/server.pem
  etcdCACertFile: /opt/kubernetes/ssl/ca.pem

你需要將其中的證書路徑換成你的 etcd 證書路徑。

配置好了 calicoctl 之後就可以查看或修改 Calico 的配置了,先來看一下默認的 Felix 配置:

$ calicoctl get felixConfiguration default -o yaml

apiVersion: projectcalico.org/v3
kind: FelixConfiguration
metadata:
  creationTimestamp: "2020-06-25T14:37:28Z"
  name: default
  resourceVersion: "269031"
  uid: 52146c95-ff97-40a9-9ba7-7c3b4dd3ba57
spec:
  bpfLogLevel: ""
  ipipEnabled: true
  logSeverityScreen: Info
  reportingInterval: 0s

可以看到默認的配置中沒有啟用指標,需要手動修改配置,命令如下:

$ calicoctl patch felixConfiguration default  --patch '{"spec":{"prometheusMetricsEnabled": true}}'

Felix 暴露指標的端口是 9091,可通過檢查監聽端口來驗證是否開啟指標:

$ ss -tulnp|grep 9091
tcp    LISTEN     0      4096   [::]:9091               [::]:*                   users:(("calico-node",pid=13761,fd=9))

$ curl -s http://localhost:9091/metrics
# HELP felix_active_local_endpoints Number of active endpoints on this host.
# TYPE felix_active_local_endpoints gauge
felix_active_local_endpoints 1
# HELP felix_active_local_policies Number of active policies on this host.
# TYPE felix_active_local_policies gauge
felix_active_local_policies 0
# HELP felix_active_local_selectors Number of active selectors on this host.
# TYPE felix_active_local_selectors gauge
felix_active_local_selectors 0
...

2. Prometheus 採集 Felix 指標

啟用了 Felix 的指標后,就可以通過 Prometheus-Operator 來採集指標數據了。Prometheus-Operator 在部署時會創建 PrometheusPodMonitorServiceMonitorAlertManagerPrometheusRule 這 5 個 CRD 資源對象,然後會一直監控並維持這 5 個資源對象的狀態。其中 Prometheus 這個資源對象就是對 Prometheus Server 的抽象。而 PodMonitorServiceMonitor 就是 exporter 的各種抽象,是用來提供專門提供指標數據接口的工具,Prometheus 就是通過 PodMonitorServiceMonitor 提供的指標數據接口去 pull 數據的。

ServiceMonitor 要求被監控的服務必須有對應的 Service,而 PodMonitor 則不需要,本文選擇使用 PodMonitor 來採集 Felix 的指標。

PodMonitor 雖然不需要應用創建相應的 Service,但必須在 Pod 中指定指標的端口和名稱,因此需要先修改 DaemonSet calico-node 的配置,指定端口和名稱。先用以下命令打開 DaemonSet calico-node 的配置:

$ kubectl -n kube-system edit ds calico-node

然後在線修改,在 spec.template.sepc.containers 中加入以下內容:

        ports:
        - containerPort: 9091
          name: http-metrics
          protocol: TCP

創建 Pod 對應的 PodMonitor

# prometheus-podMonitorCalico.yaml
apiVersion: monitoring.coreos.com/v1
kind: PodMonitor
metadata:
  labels:
    k8s-app: calico-node
  name: felix
  namespace: monitoring
spec:
  podMetricsEndpoints:
  - interval: 15s
    path: /metrics
    port: http-metrics
  namespaceSelector:
    matchNames:
    - kube-system
  selector:
    matchLabels:
      k8s-app: calico-node
$ kubectl apply -f prometheus-podMonitorCalico.yaml

有幾個參數需要注意:

  • PodMonitor 的 name 最終會反應到 Prometheus 的配置中,作為 job_name

  • podMetricsEndpoints.port 需要和被監控的 Pod 中的 ports.name 相同,此處為 http-metrics

  • namespaceSelector.matchNames 需要和被監控的 Pod 所在的 namespace 相同,此處為 kube-system

  • selector.matchLabels 的標籤必須和被監控的 Pod 中能唯一標明身份的標籤對應。

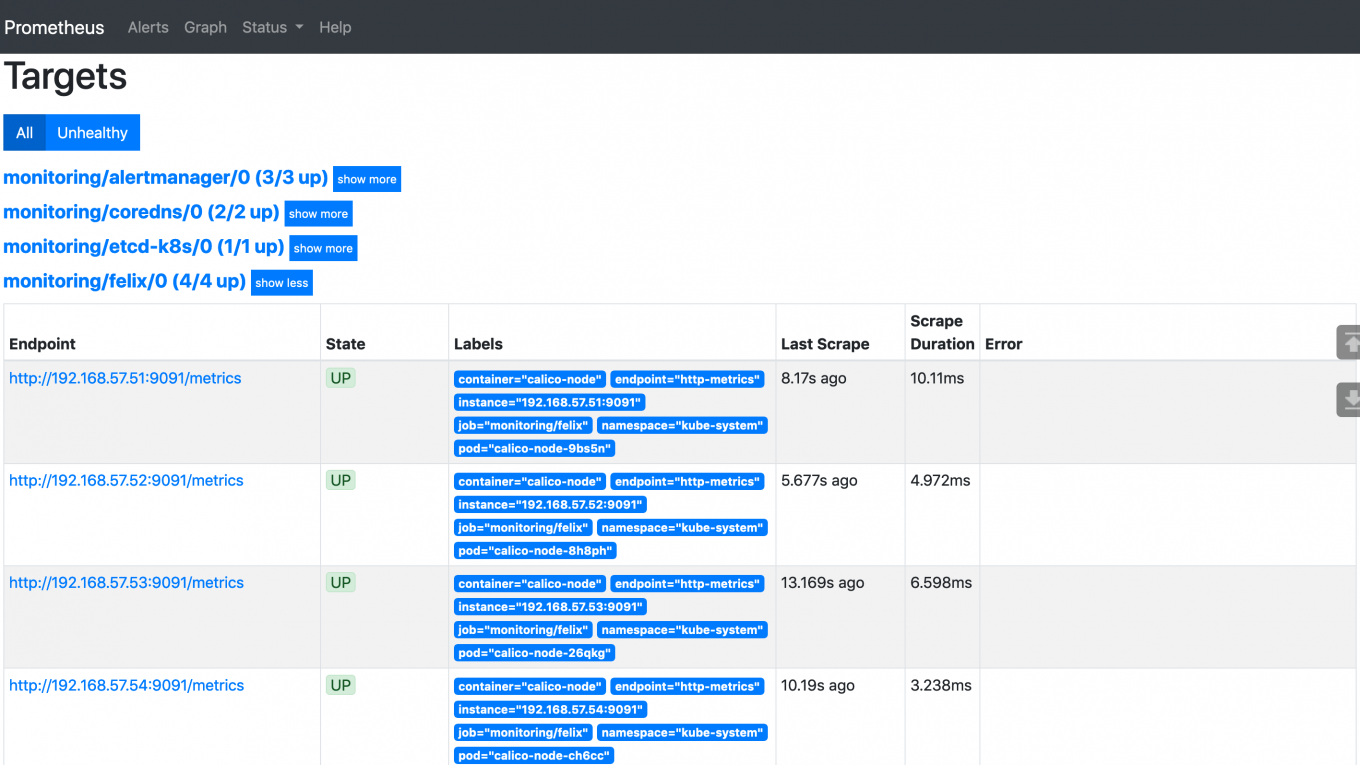

最終 Prometheus-Operator 會根據 PodMonitor 來修改 Prometheus 的配置文件,以實現對相關的 Pod 進行監控。可以打開 Prometheus 的 UI 查看監控目標:

注意 Labels 中有 pod="calico-node-xxx",表明監控的是 Pod。

3. 可視化監控指標

採集完指標之後,就可以通過 Grafana 的儀錶盤來展示監控指標了。Prometheus-Operator 中部署的 Grafana 無法實時修改儀錶盤的配置(必須提前將儀錶盤的 json 文件掛載到 Grafana Pod 中),而且也不是最新版(7.0 以上版本),所以我選擇刪除 Prometheus-Operator 自帶的 Grafana,自行部署 helm 倉庫中的 Grafana。先進入 kube-prometheus 項目的 manifests 目錄,然後將 Grafana 相關的部署清單都移到同一個目錄下,再刪除 Grafana:

$ cd kube-prometheus/manifests
$ mkdir grafana
$ mv grafana-* grafana/
$ kubectl delete -f grafana/

然後通過 helm 部署最新的 Grafana:

$ helm install grafana stable/grafana -n monitoring

訪問 Grafana 的密碼保存在 Secret 中,可以通過以下命令查看:

$ kubectl -n monitoring get secret grafana -o yaml

apiVersion: v1
data:
  admin-password: MnpoV3VaMGd1b3R3TDY5d3JwOXlIak4yZ3B2cTU1RFNKcVY0RWZsUw==
  admin-user: YWRtaW4=
  ldap-toml: ""
kind: Secret
metadata:
...

對密碼進行解密:

$ echo -n "MnpoV3VaMGd1b3R3TDY5d3JwOXlIak4yZ3B2cTU1RFNKcVY0RWZsUw=="|base64 -d

解密出來的信息就是訪問密碼。用戶名是 admin。通過用戶名和密碼登錄 Grafana 的 UI:

添加 Prometheus-Operator 的數據源:

Calico 官方沒有單獨 dashboard json,而是將其放到了 ConfigMap 中,我們需要從中提取需要的 json,提取出 felix-dashboard.json 的內容,然後將其中的 datasource 值替換為 prometheus。你可以用 sed 替換,也可以用編輯器,大多數編輯器都有全局替換的功能。如果你實在不知道如何提取,可以使用我提取好的 json:

修改完了之後,將 json 內容導入到 Grafana:

最後得到的 Felix 儀錶盤如下圖所示:

如果你對我截圖中 Grafana 的主題配色很感興趣,可以參考這篇文章:Grafana 自定義主題。
