【集合系列】- 紅黑樹實現分析

Posted on by

一、故事的起因

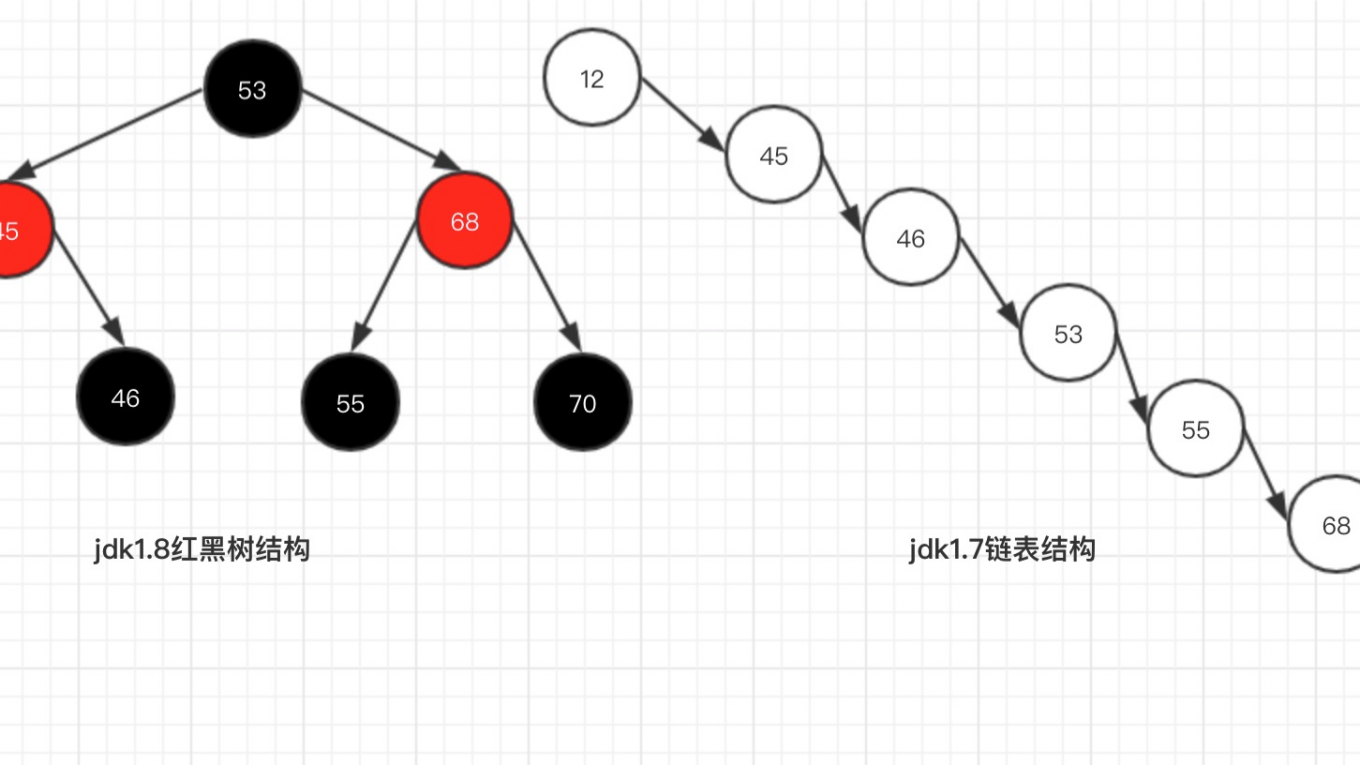

JDK1.8最重要的就是引入了紅黑樹的設計（當衝突的鏈表長度超過8個的時候），為什麼要這樣設計呢？好處就是避免在最極端的情況下衝突鏈表變得很長很長，在查詢的時候，效率會非常慢。

  • 紅黑樹查詢：其訪問性能近似於折半查找，時間複雜度O(logn)；
  • 鏈表查詢：這種情況下，需要遍歷全部元素才行，時間複雜度O(n)；

本文主要是講解紅黑樹的實現，只有充分理解了紅黑樹，對於後面的分析才會更加順利。

簡單的說，紅黑樹是一種近似平衡的二叉查找樹，其主要的優點就是“平衡“，即左右子樹高度幾乎一致，以此來防止樹退化為鏈表，通過這種方式來保障查找的時間複雜度為log(n)。

關於紅黑樹的內容，網上給出的內容非常多，主要有以下幾個特性：

  • 1、每個節點要麼是紅色，要麼是黑色，但根節點永遠是黑色的；
  • 2、每個紅色節點的兩個子節點一定都是黑色；
  • 3、紅色節點不能連續（也即是，紅色節點的孩子和父親都不能是紅色）；
  • 4、從任一節點到其子樹中每個恭弘=叶 恭弘子節點的路徑都包含相同數量的黑色節點；
  • 5、所有的恭弘=叶 恭弘節點都是是黑色的（注意這裏說恭弘=叶 恭弘子節點其實是上圖中的 NIL 節點）；

在樹的結構發生改變時（插入或者刪除操作），往往會破壞上述條件3或條件4，需要通過調整使得查找樹重新滿足紅黑樹的條件。

二、調整方式

上面已經說到當樹的結構發生改變時，紅黑樹的條件可能被破壞，需要通過調整使得查找樹重新滿足紅黑樹的條件。

調整可以分為兩類：一類是顏色調整，即改變某個節點的顏色，這種比較簡單，直接將節點顏色進行轉換即可；另一類是結構調整，改變檢索樹的結構關係。結構調整主要包含兩個基本操作：左旋（Rotate Left），右旋（RotateRight）。

2.1、左旋

左旋的過程是將p的右子樹繞p逆時針旋轉，使得p的右子樹成為p的父親，同時修改相關節點的引用，使左子樹的深度加1，右子樹的深度減1，通過這種做法來調整樹的穩定性。過程如下：

以jdk1.8為例，打開HashMap的源碼部分，紅黑樹內部類TreeNode屬性分析：

static final class TreeNode<K,V> extends LinkedHashMap.Entry<K,V> {
        //指向父節點的指針
        TreeNode<K,V> parent;
        //指向左孩子的指針
        TreeNode<K,V> left;
        //指向右孩子的指針
        TreeNode<K,V> right;
        //前驅指針，跟next屬性相反的指向
        TreeNode<K,V> prev;
        //是否為紅色節點
        boolean red;
        ......
}

左旋方法rotateLeft如下：

/*
 * 左旋邏輯
 */
static <K,V> TreeNode<K,V> rotateLeft(TreeNode<K,V> root,
                                              TreeNode<K,V> p) {
            //root:表示根節點
            //p:表示要調整的節點
            //r:表示p的右節點
            //pp:表示p的parent節點
            //rl:表示p的右孩子的左孩子節點
            TreeNode<K,V> r, pp, rl;
            //r判斷，如果r為空則旋轉沒有意義
            if (p != null && (r = p.right) != null) {
                //多個等號的連接操作從右往左看，設置rl的父親為p
                if ((rl = p.right = r.left) != null)
                    rl.parent = p;
                //判斷p的父親，為空，為根節點，根節點的話就設置為黑色
                if ((pp = r.parent = p.parent) == null)
                    (root = r).red = false;
                //判斷p節點是左兒子還是右兒子
                else if (pp.left == p)
                    pp.left = r;
                else
                    pp.right = r;
                r.left = p;
                p.parent = r;
            }
            return root;
}

2.2、右旋

了解了左旋轉之後，相應的就會有右旋，邏輯基本也是一樣，只是方向變了。右旋的過程是將p的左子樹繞p順時針旋轉，使得p的左子樹成為p的父親，同時修改相關節點的引用，使右子樹的深度加1，左子樹的深度減1，通過這種做法來調整樹的穩定性。實現過程如下：

同樣的，右旋方法rotateRight如下：

/*
 * 右旋邏輯
 */
static <K,V> TreeNode<K,V> rotateRight(TreeNode<K,V> root,
                                               TreeNode<K,V> p) {
            //root:表示根節點
            //p:表示要調整的節點
            //l:表示p的左節點
            //pp:表示p的parent節點
            //lr:表示p的左孩子的右孩子節點
            TreeNode<K,V> l, pp, lr;
            //l判斷，如果l為空則旋轉沒有意義
            if (p != null && (l = p.left) != null) {
                //多個等號的連接操作從右往左看，設置lr的父親為p
                if ((lr = p.left = l.right) != null)
                    lr.parent = p;
                //判斷p的父親，為空，為根節點，根節點的話就設置為黑色
                if ((pp = l.parent = p.parent) == null)
                    (root = l).red = false;
                //判斷p節點是右兒子還是左兒子
                else if (pp.right == p)
                    pp.right = l;
                else
                    pp.left = l;
                l.right = p;
                p.parent = l;
            }
            return root;
}

三、操作示例介紹

3.1、插入調整過程圖解

3.2、刪除調整過程圖解

3.3、查詢過程圖解

四、總結

至此，紅黑樹的實現就基本完成了，關於紅黑樹的結構，有很多種情況，情況也比較複雜，但是整體調整流程，基本都是先調整結構然後調整顏色，直到最後滿足紅黑樹特性要求為止。整篇文章，如果有理解不當之處，歡迎指正！

五、參考

1、
2、

作者：炸雞可樂
出處：
